Schéma de câblage complet avec relais, fusible et interrupteur. Tutoriel pas à pas pour une installation propre.
Câbler une barre LED, c'est simple si on suit la méthode. Relais, fusible, bons câbles : voici le tuto pas à pas.
Sommaire
Le circuit expliqué
Le montage utilise un relais comme interrupteur de puissance. Deux circuits séparés :
Circuit de commande (faible courant) :
- Batterie + → fusible 5A → interrupteur habitacle → borne 85 du relais
- Borne 86 du relais → masse véhicule
Circuit de puissance (fort courant) :
- Batterie + → fusible puissance → borne 30 du relais
- Borne 87 du relais → fil + de la barre LED
- Fil − de la barre LED → masse véhicule
Pourquoi un relais ? Une barre de 300W tire 25A en 12V. Faire passer ça par un petit interrupteur = surchauffe et risque d'incendie. Le relais est un "gros interrupteur" commandé par un "petit interrupteur".
En 12V ou en 24V ? À puissance égale, un montage en 24V tire deux fois moins de courant qu'en 12V : les valeurs du tableau ci-dessous sont données en 12V, le cas le plus exigeant. La quasi-totalité de nos barres accepte une plage de 9 à 32 volts, donc les deux tensions sans adaptation.
Composants et sections de câble
La solution la plus simple : le faisceau prêt à brancher

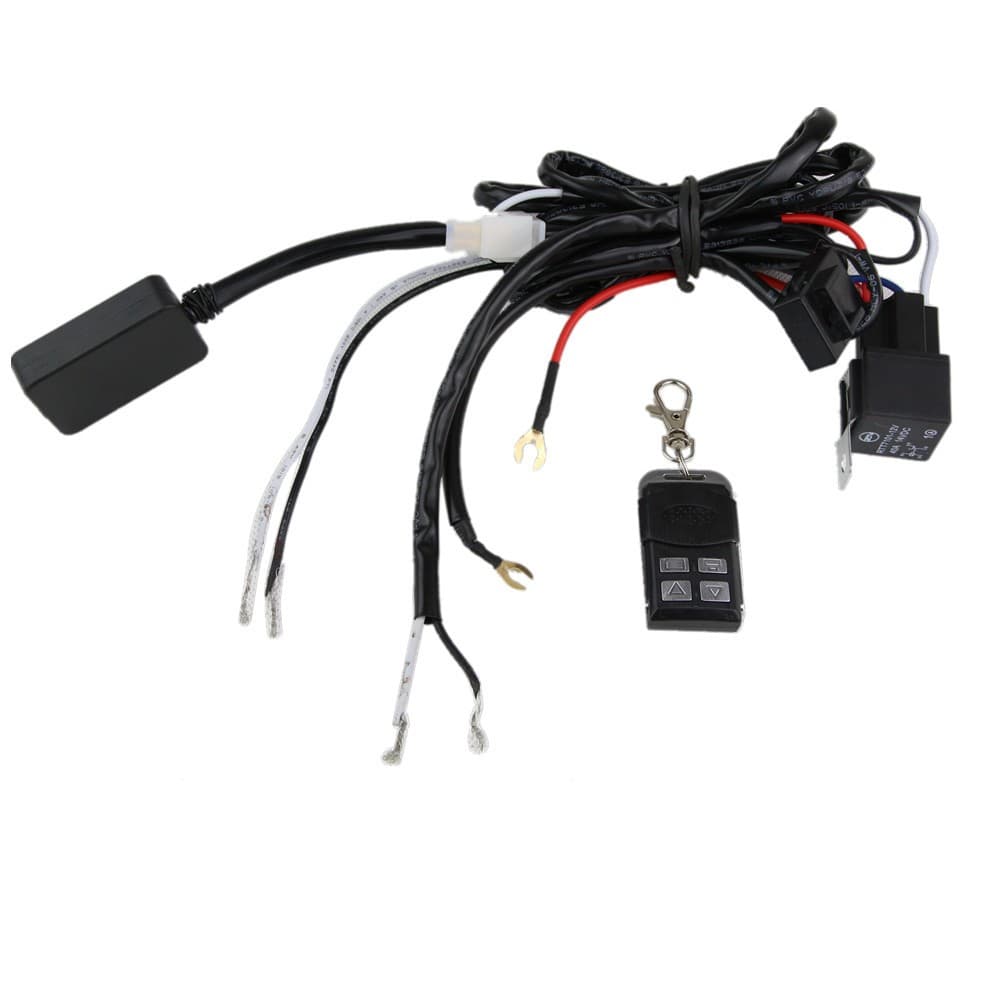

Notre faisceau relais réunit déjà le relais, le porte-fusible, l'interrupteur et les connecteurs étanches, prêts à brancher, et supporte jusqu'à 1000W. C'est la solution recommandée si vous ne voulez pas composer votre installation pièce par pièce. Pour piloter la barre sans passer de fil d'interrupteur dans le tablier, la télécommande sans fil fait le même travail.
Liste du matériel (montage sur mesure)
- 1 relais 12V dimensionné selon la puissance (40A jusqu'à 300W, 70A au-delà de 500W, 100A pour 1000W) + support connecteur
- 1 fusible puissance calibré à environ 130 à 150 % du courant nominal + porte-fusible étanche
- 1 fusible commande 5A
- 1 interrupteur 12V avec LED témoin
- Connecteurs étanches IP68 (mâle + femelle)
- Câble automobile multi-brins, cosses à sertir, gaine thermorétractable
- Gaine tressée de protection, colliers rilsan
Sections de câble (12V)
| Puissance | Courant | Circuit puissance < 3 m | Circuit puissance 3-6 m | Fusible |
|---|---|---|---|---|
| Jusqu'à 72W | 6A | 1,5 mm² | 2,5 mm² | 10A |
| 72-150W | 12,5A | 2,5 mm² | 4 mm² | 15A |
| 150-300W | 25A | 4 mm² | 6 mm² | 30A |
| 300-500W | 42A | 6 mm² | 10 mm² | 50A |
| 500-720W | 60A | 10 mm² | 16 mm² | 80A |
| 720-1000W | 83A | 16 mm² | 25 mm² | 100A |
Les deux dernières lignes concernent nos barres les plus puissantes (500W, 650W et 720W) : à ces intensités, un relais 40A et du 6 mm² ne suffisent plus. C'est l'erreur de dimensionnement la plus fréquente.
Le circuit de commande : 0,75 à 1 mm² suffit (la bobine du relais tire ~0,15A).
Étapes pas à pas
Avant tout : débranchez la borne − de la batterie.
1. Planifier le cheminement
Tracez le parcours de chaque câble. Repérez les passe-fils existants entre compartiment moteur et habitacle.
2. Installer le relais
Fixez-le dans un endroit sec, accessible, loin du collecteur d'échappement et du turbo.
3. Circuit puissance
- Batterie + → porte-fusible (dans les 30 premiers cm !) → borne 30 du relais
- Borne 87 du relais → connecteur étanche → barre LED (+)
- Barre LED (−) → cosse ronde sur point de masse (métal nu, gratté)
4. Circuit commande

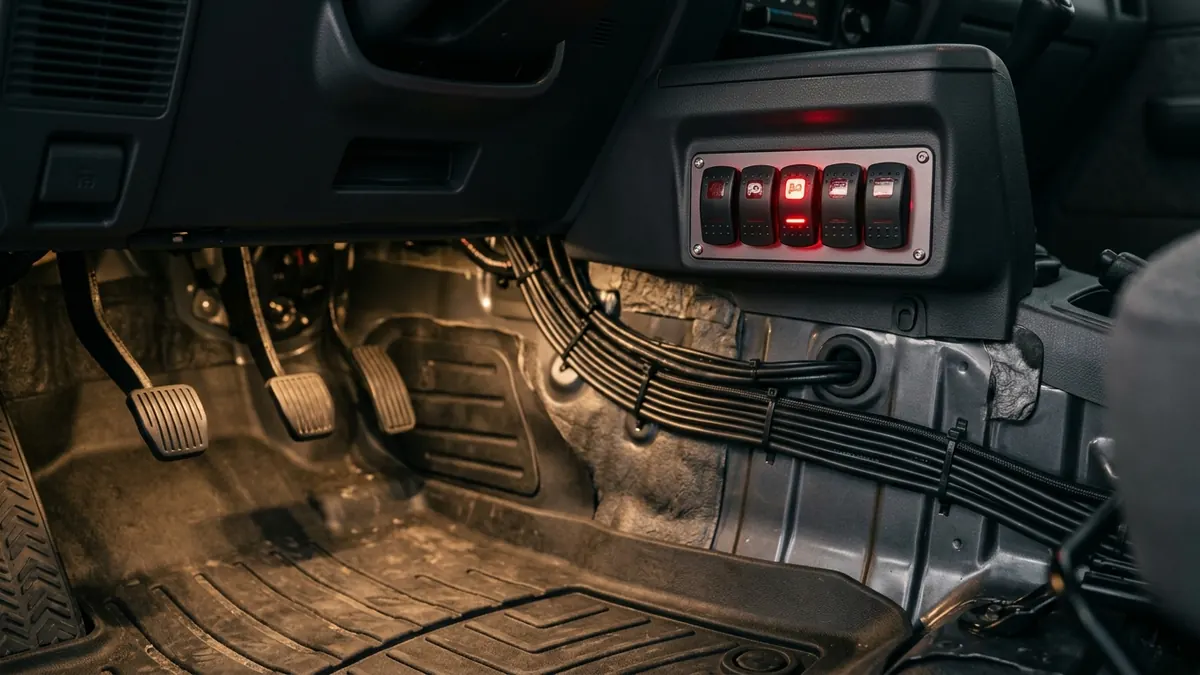

- Batterie + (ou source ACC/contact) → fusible 5A → interrupteur habitacle → borne 85 du relais
- Borne 86 → masse
Astuce : branchez sur une source ACC pour que la barre ne fonctionne que contact mis (pas de risque de vider la batterie).
5. Protéger et fixer
- Gaine thermorétractable sur chaque connexion (chauffer au décapeur, pas au briquet)
- Gaine tressée dans le compartiment moteur
- Colliers rilsan tous les 30-40 cm, loin des arêtes vives et pièces mobiles
6. Tester
- Reconnectez la batterie (− en dernier)
- Interrupteur OFF : 0V sur borne 87 du relais (sinon problème)
- Interrupteur ON : la barre s'allume, le relais claque
- Après 5 min : touchez fusible, relais, connexions : rien ne doit être chaud (tiède = OK)
- Chute de tension aux bornes de la barre LED vs batterie : max 0,5V
Erreurs à ne jamais faire
- Pas de relais → surchauffe interrupteur, risque incendie
- Pas de fusible → court-circuit = feu
- Fusible trop gros (40A sur circuit 10A) → ne protège rien
- Relais et câble sous-dimensionnés sur une barre de 500W et plus → échauffement du câble. Reportez-vous aux deux dernières lignes du tableau.

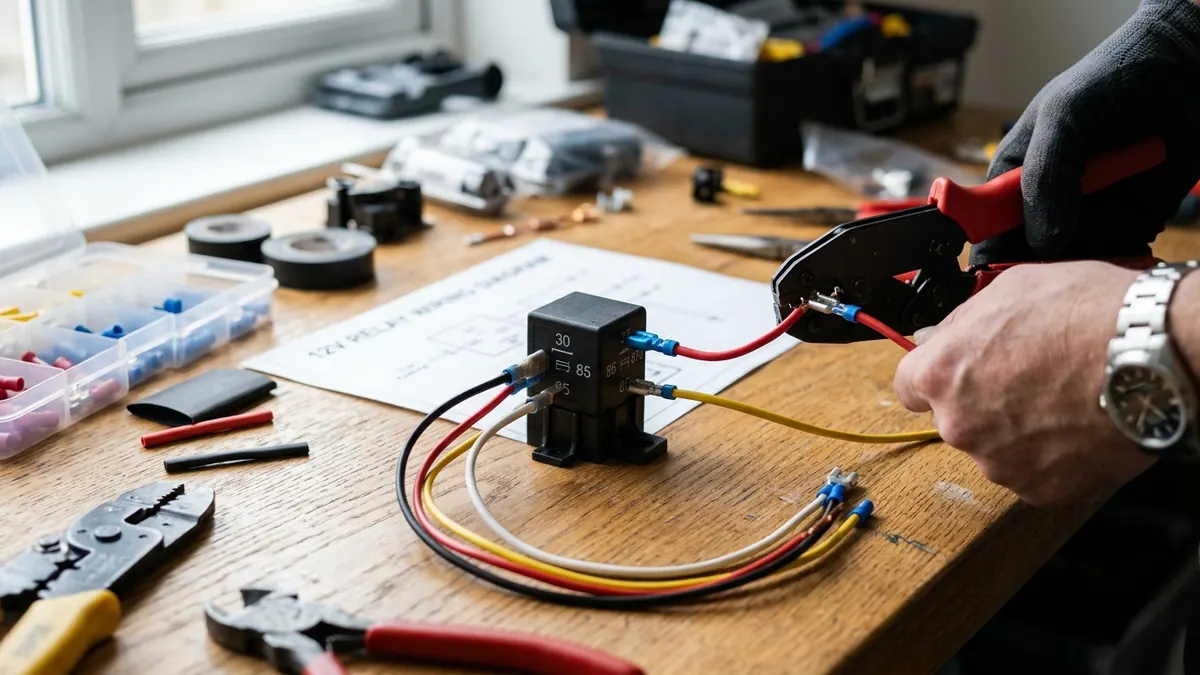

- Mauvais sertissage → contact intermittent, point chaud. Une pince à sertir calibrée fait la différence.
- Masse sur peinture/rouille → LED qui scintille ou éclaire faible
- Câble non protégé dans passage de tôle → court-circuit garanti en quelques mois
Conclusion
Un relais à la bonne intensité, un fusible bien calibré, une section de câble adaptée à la puissance, des connecteurs étanches et une masse propre : voilà un câblage invisible qui tient des années. Prenez le temps de sertir proprement et de protéger le faisceau.
Retrouvez le faisceau relais, la télécommande et les supports de fixation dans nos accessoires barre LED. Un doute sur le dimensionnement ? Contactez-nous avec la référence de votre barre LED.
